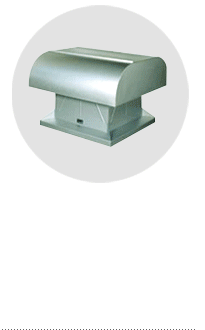

홈 > 제품정보 > ROOF FAN
저소음,대풍량,저동력,무고장 설계로 신뢰성 있는 풍량과 소음치는 환기계획의 성패 좌우

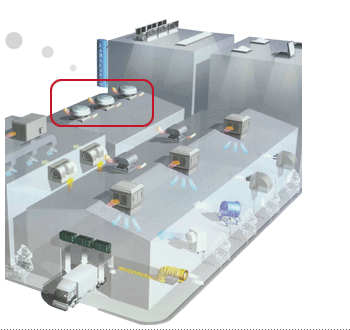

지붕에 설치하므로 작업장의 Layout 변경에 비교적 신축적인 대응이 가능
설치 후 시야를 가리지 않고 작업공간을 차지하지 않아 실내공간의 효율적인 활용 가능
다양한 Type의 제품을 구비하고 있어 모든 사업장의 요구에 대응 가능
풍압식 Shutter, Damper, Filter, 방충망, 방조망 등의 Option도 다양하게 구비
ROOF FAN 제품일람표 (배기 : RF-□□, 급기 : RFS-□□)

TYPE

Model No

60cm

75cm

90cm

105cm

표준형

표준

 RF-□□H RF-24H RF-30H RF-36H RF-42H

저소음

 RF-□□HS - RF-30HS RF-36HS RF-42HS

저소음형

 RF-□□N RF-650N RF-770N RF-914N RF-1050N

AL 경량형

표준

 AR-□□

 AR-24 AR-30 AR-36 -

저소음

 AR-□□S - AR-30S - -
AR-□□N - - AR-36N AR-42N

FRP 경량형

표준

 RF-□□HP RF-24HP RF-30HP RF-36HP RF-42HP

저소음

 RF-□□HPS - RF-30HPS RF-36HPS RF-42HPS
RF-□□NP RF-650NP RF-770NP RF-914NP RF-1050NP

특수방식형

 1종 RF-□□HPC₁

 RF-24HPC₁

 RF-30HPC₁

 RF-36HPC₁

 RF-42HPC₁
2종 RF-□□HPC₂

 RF-24HPC₂

 RF-30HPC₂

 RF-36HPC₂

 RF-42HPC₂

SUS 형

 RF-□□SUS RF-24SUS RF-30SUS RF-36SUS RF-42SUS

내염형

 RF-□□HC RF-24HC RF-30HC RF-36HC RF-42HC

방폭형

안전증

 RF-□□HA RF-24HA RF-30HA RF-36HA RF-42HA
RF-□□NA - - RF-914NA -

내압

 RF-□□HD RF-24HD RF-30HD RF-36HD RF-42HD
RF-□□ND - - RF-914ND -
내열형 RF-□□HH RF-24HH RF-30HH RF-36HH RF-42HH
방습형 RF-□□HB RF-24HB RF-30HB RF-36HB RF-42HB
직부형 RF-□□HK RF-24HK - - -
일방향 토출형 RF-□□Y₂

 RF-24Y₂

 RF-30Y₂

 RF-36Y₂

 RF-42Y₂
MODEL Fan
DIA
(cm)		 Motor
출력
(kw)		 각 정압에 따른 풍량 (CMM) 소음 (dB)
0
Pa		 50
Pa		 100 Pa 150 Pa 실내 실외
표

준

형

(H)

 RF-24H 60 0.75 183 157 133 108 69 65
RF-30H 75 1.5 321 292 269 230 79 70
RF-30HS 75 1.1 265 230 185 142 73 64
RF-36H 90 2.2 420 391 356 318 80 74
RF-36HS 90 1.5 366 304 243 186 73 66
RF-42H 105 2.2 573 520 440 340 82 76
RF-42HS 105 2.2 465 403 318 184 77 69
RF-48H※ 120 3.7 705 650 578 500 85 83
RF-52H※ 130 5.5 970 940 910 850 88 82
RF-56H※ 140 7.5 1,100 1,050 1,000 940 90 82
RF-60H※ 150 11.0 1,350 1,300 1,248 1,182 94 86
RF-72H※ 180 11.0 1,900 1,700 1,555 1,410 90 82
저
소
음
형
(N)		 RF-650N 65 0.55 164 124 80 - 68 63
RF-770N 77 1.5 305 252 183 145 72 66
RF-914N 91.4 2.2 485 435 340 240 75 70
RF-1050N 105 2.2 605 525 400 284 76 70
DRF-770N 77 1.5 305 252 183 145 72 66
DRF-914N 91.4 2.2 485 435 340 240 75 70
DRF-1050N 105 2.2 605 525 400 284 76 70
경
량
형
(AR)		 AR-24 60 0.75 185 163 140 104 68 64
AR-30 75 1.5 315 285 256 218 75 70
AR-30S 75 1.1 250 210 165 130 69 63
AR-36 90 2.2 417 378 339 291 82 74
AR-36N 90 2.2 464 420 374 295 73 68
AR-42N 105 2.2 535 485 420 330 74 68
♣ NOTE ♣
1) RF-HP, -HC, -HPC1, HPC2, -HC, -SUS, -HA, -HD, -HH, -HB, -Y2, -HK형은 (H)형 참조.
2) RF-NP, -NA, -ND형은 (N)형 참조.
3) 동력은 3相 220V/60Hz가 표준이며, 380V나 440V는 주문 사양임.
4) ※ MARK는 주문 사양임.
5) DRF-770N, DRF-914N, DRF-1050N은
KAMAKURA FAN UNIT + 대성 CASING 조립품임.
MODEL Fan DIA (cm) Motor 출력 (kw) 각 정압에 따른 풍량 (CMM) 소음 (dB)
0 Pa 50 Pa 100 Pa 150 Pa 실내 실외

표
준
형 (H)

 RFS-24H 60 0.75 176 151 129 106 76 70
RFS-30H 75 1.5 315 278 261 224 79 72
RFS-36H 90 2.2 415 381 351 311 88 79
RFS-42H 105 2.2 567 513 436 333 83 78
저
소
음
형 (N)		 RFS-650N 65 0.55 161 120 76 - 72 65
RFS-770N 77 1.5 293 240 172 140 75 68
RFS-914N 91.4 2.2 461 420 330 237 79 74
RFS-1050N 105 2.2 572 500 382 277 79 73
DRFS-770N 77 1.5 293 240 172 140 75 68
DRFS-914N 91.4 2.2 461 420 330 237 79 74
DRFS-1050N 105 2.2 572 500 382 277 79 73
♣ NOTE ♣
1) RFS-HP, -HC, -SUS, -HA, -HD, -HH, -HB형은 (H)형 참조
2) RFS-NP, -NA, -ND형은 (N)형 참조
3) 동력은 3相 220V/60Hz가 표준이며, 380V나 440V는 주문 사양임.
4) ※ MARK는 주문 사양임.
5) DRFS-770N, DRFS-914N, DRFS-1050N은
KAMAKURA FAN UNIT + 대성 CASING 조립품임.

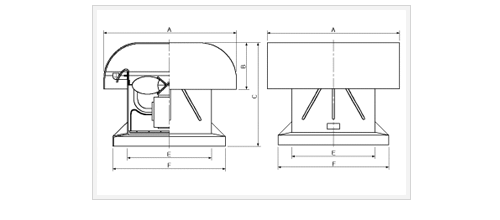

(단위 : mm)

TYPE치수 A B C E F 중량
(KG)
표준형 RF-24H 1,110 390 850 690 950 110
RF-30H/S 1,345 440 950 855 1,135 160
RF-36H/S 1,630 510 1,070 1,010 1,360 260
RF-42H/S 2,000 600 1,270 1,150 1,500 350
RF-48H 2,000 600 1,290 1,280 1,500 420
RF-52H 2,250 710 1,520 1,370 1,820 650
RF-56H 2,400 730 1,450 1,500 1,950 800
RF-60H 2,700 750 1,650 1,600 2,100 1,100
RF-72H 3,300 800 1,750 1,920 2,420 1,550
저소음형 RF-650N 1,110 390 850 690 950 110
RF/DRF-770N 1,345 440 950 855 1,135 180
RF/DRF-914N 1,630 510 1,070 1,010 1,360 280
RF/DRF-1050N 2,000 600 1,270 1,150 1,500 380
경량형
(AR)		 AR-24 1,130 335 590 624 830 50
AR-30/S 1,415 420 685 775 1005 70
AR-36/N 1,695 505 900 924 1,160 135
AR-42N 1,980 605 1,035 1,075 1,350 180
경량형
(FRP)		 RF-24HP 1,110 390 850 690 950 65
RF-30HP/S 1,345 440 950 855 1,135 90
RF-36HP/S 1,630 500 1,070 1,010 1,360 130
RF-42HP/S 2,000 600 1,270 1,150 1,500 180
방폭형 RF-24HA/HD 1,110 390 850 690 950 125
RF-30HA/HD 1,345 440 950 855 1,135 175
RF-36HA/HD 1,630 500 1,070 1,010 1,360 285
RF-42HA/HD 2,000 600 1,270 1,150 1,500 385


※ RFS-형은 RF-형 참조.
※ RF-NP, -HPC1, -HPC2형은 RF-HP형 참조 (DIA별)
※ RF-HC, -SUS, -HH, -HB형은 RF-H형 참조
※ RF-NA, -ND형은 RF-HA형 참조 (DIA별)
