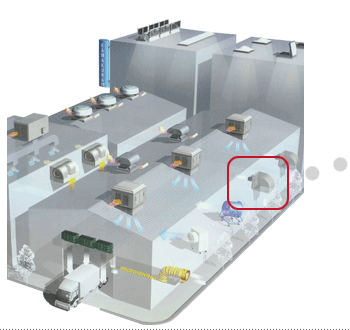

 Push & Pull System의 Pull Fan으로도 활약 |
|
저동력, 대풍량, 저소음을 실현 |

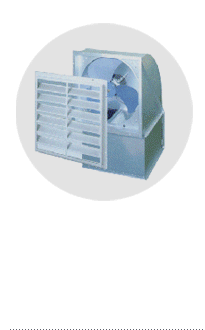

| Filter 장착형 : 외기의 Cleaning으로 식품 계통이나 청정도 유지가 필요한 작업장에 적합 |
| 방폭형(내압방폭, 안전증방폭), 특수방식형(1종, 2종) 등 다양하게 구비 |
|
 |
|
구분 |
TYPE |
Model No |
60 |
75 |
90 |
105 |
배기용 |
표준형 |
UF-□□P |
UF-60P |
UF-75P |
UF-90P |
UF-105P |
저소음형 |
UF-□□N |
UF-60N |
UF-75N |
UF-90N |
UF-105N |
내열형 |
UF-□□PH |
UF-60PH |
UF-75PH |
UF-90PH |
UF-105PH |
특수방식형 |
UF-□□PC₁ |
UF-60PC₁ |
UF-75PC₁ |
UF-90PC₁ |
UF-105PC₁ |
UF-□□PC₂ |
UF-60PC₂ |
UF-75PC₂ |
UF-90PC₂ |
UF-105PC₂ |
방폭형 |
UF-□□PA |
UF-60PA |
UF-75PA |
UF-90PA |
UF-105PA |
UF-□□PD |
UF-60PD |
UF-75PD |
UF-90PD |
UF-105PD |
급기용 |
Filter 付 |
UF-□□PF |
UF-60PF |
UF-75PF |
UF-90PF |
UF-105PF |
UF-□□NF |
UF-60NF |
UF-75NF |
UF-90NF |
UF-105NF |
Heater 付 |
UFH-□□P |
UFH-60P |
- |
- |
- |
UFH-□□N |
UFH-60N |
UFH-75N |
- |
- |
Heater+Filter |
UFH-□□PF |
UFH-60PF |
- |
- |
- |
UFH-□□NF |
UFH-60NF |
UFH-75NF |
- |
- |
|
|
 |
|
MODEL No |
FAN DIA
(cm) |
Motor 출력
(kw) |
풍량
(CMM) |
소음
(dB) |
표준형 |
UF-60P |
60 |
0.75 |
183 |
68 |
UF-75P |
75 |
1.5 |
321 |
76 |
UF-90P |
90 |
2.2 |
420 |
80 |
UF-105P |
105 |
2.2 |
573 |
82 |
UF-120P |
120 |
3.7 |
705 |
85 |
저소음형 |
UF-60N |
65 |
0.55 |
164 |
67 |
UF-75N |
77 |
1.5 |
305 |
70 |
UF-90N |
91.4 |
2.2 |
485 |
74 |
UF-105N |
105 |
2.2 |
605 |
74 |
급기용
(Filter 付) |
UF-60PF |
60 |
0.75 |
133 |
73 |
UF-75PF |
75 |
1.5 |
250 |
83 |
UF-90PF |
90 |
2.2 |
325 |
84 |
UF-105PF |
105 |
2.2 |
430 |
86 |
UF-60NF |
65 |
0.55 |
118 |
72 |
UF-75NF |
77 |
1.5 |
210 |
76 |
UF-90NF |
91.4 |
2.2 |
345 |
79 |
UF-105NF |
105 |
2.2 |
440 |
80 |
|
|
| ※ UF-□□PH / PC1 / PC2 / PA / PD형은 UF-□□P형 참조. |
| ※
UFH-□□P / N / PF / NF형은 폐사로 문의 바람.
|
| ※ 동력은 3相 220V/60Hz가 표준이며, 380V나 440V는 주문사양임.
|
|
 |
 |
(단위 : mm) |

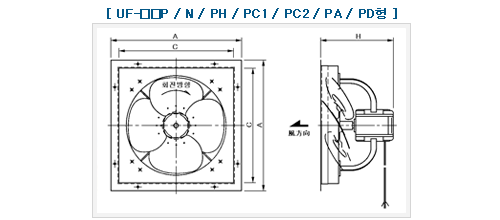

| UF-○○P/N형 |
TYPE |
MODEL No |
Fan Dia (cm) |
A |
C |
H |
중량(kg) |
표준형 |
UF-60P |
60 |
780 |
700 |
480 |
45 |
UF-75P |
75 |
900 |
820 |
500 |
60 |
UF-90P |
90 |
1080 |
980 |
500 |
85 |
UF-105P |
105 |
1220 |
1120 |
500 |
130 |
UF-120P |
120 |
1380 |
1280 |
700 |
240 |
저소음형 |
UF-60N |
65 |
780 |
700 |
480 |
45 |
UF-75N |
77 |
900 |
820 |
510 |
75 |
UF-90N |
91.4 |
1080 |
980 |
600 |
110 |
UF-105N |
105 |
1220 |
1120 |
600 |
140 |
특수방식형 |
UF-60PC1/2 |
60 |
780 |
700 |
420 |
45 |
UF-75PC1/2 |
75 |
900 |
820 |
510 |
60 |
UF-90PC1/2 |
90 |
1080 |
980 |
500 |
85 |
UF-105PC1/2 |
105 |
1220 |
1120 |
550 |
190 |
방폭형 |
UF-60PA/PD |
60 |
780 |
700 |
500/560 |
55/65 |
UF-75PA/PD |
75 |
900 |
820 |
560/570 |
65/80 |
UF-90PA/PD |
90 |
1080 |
980 |
500/510 |
95/105 |
UF-105PA/PD |
105 |
1220 |
1120 |
600/650 |
215 |
|
|
| ※내열형(UF-□□PH형)은 표준형(UF-□□P형)에 준함. |
|
 |
(단위 : mm) |

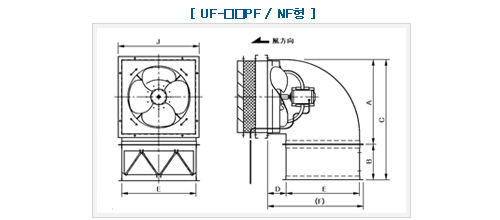

| UF-○○PF형 |
| Model No. |
A |
B |
C |
D |
E |
F |
J |
중량(kg) |
| UF-60PF/NF |
810 |
400 |
1210 |
200 |
720 |
950 |
780 |
120 |
| UF-75PF/NF |
930 |
500 |
1430 |
200 |
840 |
1070 |
900 |
165/180 |
| UF-90PF/NF |
1100 |
600 |
1700 |
200 |
1010 |
1250 |
1110 |
260/280 |
| UF-105PF/NF |
1210 |
650 |
1860 |
200 |
1150 |
1390 |
1250 |
310/340 |
|
